Клиновые ремни вариаторные




Торговое предложение фирмы STOMIL SANOK содержит вариа-торные ремни. Вариаторные ремни изготавливаются согласно требова­ниям стандарта PN-IS01604. Производимые профили: W40,W50,W63,W80 Параметры вариаторных ремней:
- Предназначены для работы
в бесступенчатых передачах
- Максимальная скорость 30 м/с
- Диапазон рабочих температур
от -30 до +60°С
- Маслостойкость
- Большая прочность сечения
- Высокая стабильность длины
- Эластичность
Кроме того фирма Stomil Sanok предлагает нестандартные вариато­рные ремни, которые изготавли­ваются согласно требованиям стандарта STOMIL SANOK ZN-73, но не содержатся в стандарте PN-ISO1604.

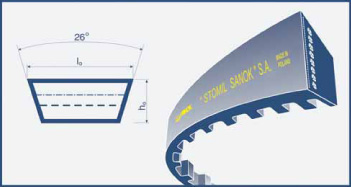

Обозначение величины сечения ремня
Справочные размеры [mm]
Пересчёт длины ремня
Вес [кг/пм]
Ориентировочный производственный минимум
I,
К
Lz = Ld + ... [mm]
Lw= Ld -... [mm]
W40
41,5
12,8
Lz = Ld + 20
Lw = Ld - 60
-0,71
19
W50
51,8
16
Lz = Ld + 25
Lw = Ld - 75
-1,07
16
W63
65,3
20
Lz = Ld + 32
Lw = Ld - 94
-1,70
12
W80
82,9
24,1
Lz = Ld + 40
Lw = Ld-120
-2,73
10
38x18
38
18
Lz = Ld + 28
Lw = Ld - 87
-0,94
20
68x24
68
24
Lz = Ld + 50
Lw = Ld - 88
-2,18
12
45x22
45
22
Lz = Ld + 48
Lw = Ld - 87
-1,24
18
50x22
50
22
Lz = Ld + 48
Lw = Ld - 87
-1,26
16



ДОПУСКИ ДЛИН КЛИНОВЫХ УСИЛЕННЫХ РЕМНЕЙ



Профиль
Клиновые ремни вариаторные
Отклонение
+/- 2 %



ТАБЛИЦЫ РАЗМЕРОВ
Профиль
W40
41,5x12,8
Ld [mm]
Профиль
W50
51,8x16
Ld [mm]
Профиль
W63
65,3x20
Ld [mm]
Профиль
W80
82,9x24,1
Ld [mm]
1060
1250
1500
1000
1250
1420
1850
2500
1600
1600
2500
-
1800
1800
3150
-
2000
2000
-
-
2310
2240
-
-
2500
2500
-
-
-
3150
-

НЕТИПИЧНЫЕ ПРОФИЛИ
Lz = La [mm]
Lw =Li [mm]
Ld [mm]
20x10 - 965
48x14 - 985
28x10 - 850
36x14 - 1720
28x16 - 1450
20x10 - 1196
50x14 - 1202
28x10 - 1043
37x10 - 1551
38x18 - 1500
37x10 - 1196
50x15,5 - 1465
30x9 - 926
40x9 - 887
45x22 - 2385
40x15 - 1204
53x12 - 1180
30x12 - 950
40x18 - 1750
45x22 - 2600
46x13 - 1985
55x15 - 1308
32x12 - 1163
43x13 - 1637
50x22 - 2600
47x12 - 1080
58x20 - 1431
33x11 - 1197
46x12 - 2095
68x24 - 2600
-
-
34x11 - 875
50x13,5 - 1905
-
-
-
35x8 - 910
50x2 - 2170
-
-
-
36x10 - 1010
50x21 - 2865
-
-
-
36x11 - 1060
57x15 - 1590
-
-
-
36x14 - 1140
-
-
