Клиноременные шкивы

Ременные шкивы для узких и классических ремней

Основной составной частью ременного привода являются ременные шкивы, просто именуемые клиноременные шкивы. Основным стандартом стандартизирующим ременные шкивы для отдельных ремней является международный стандарт ISO 4183.

Клиноременные шкивы для узких клиновых ремней подходят одновременно классическим ремням, у которых та же самая делительная ширина 1р Поэтому, по поводу рационализации приводов с клиновыми ремнями, для ремней сечением Z,A,B,C следует применять такие же самые шкивы как для ремней SPZ, SPA, SPB, SPC. Эти ремни, для данной величины сечения имеют такую же самую делительную ширину, угол а, а отличаются только высотой (рис. 4.1 а, б). Правила правильного подбора ременного шкива на стр. 8, п. в.

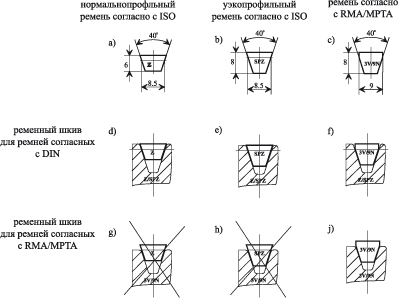

Рис. 4.1. Разницы в параметрах ремней и клиноременных шкивов по DIN и МРТА.

Ремни по RMA/MPTA с сечением 3V/9N и 5V/15N могут без никаких проблемм работать в ременных шкивах состветственно ремней SPZ - Z/10 и SPB - В/17. Нельзя принимать эти ремни на оборот без поправки профиля канавки, так как верхняя ширина канавок американских ременных шкивов меньше чем их эквиваленты по ISO. Из-за этого узкие клиновые ремни SPZ или SPB разрушаются на 2/3 высоты боковых сторон ремня сокращая тем самым их срок эксплуатации. (рис.4.1.ё;ж).
Узкий ремень SPB "Stomil Sanok" S.A., благодаря соответственно образованному сечению, может работать в ременных шкивах для ремней 5 V/15N.

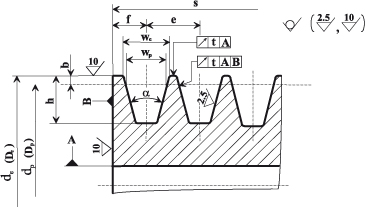

Рис. 4.2. Ременной шкив для отдельных ремней

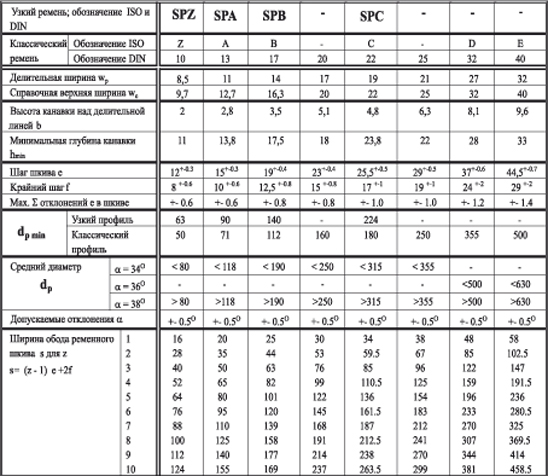

Таблица 4.1. Размеры клиноременных шкивов для узких и классических ремней.


Размеры в миллиметрах

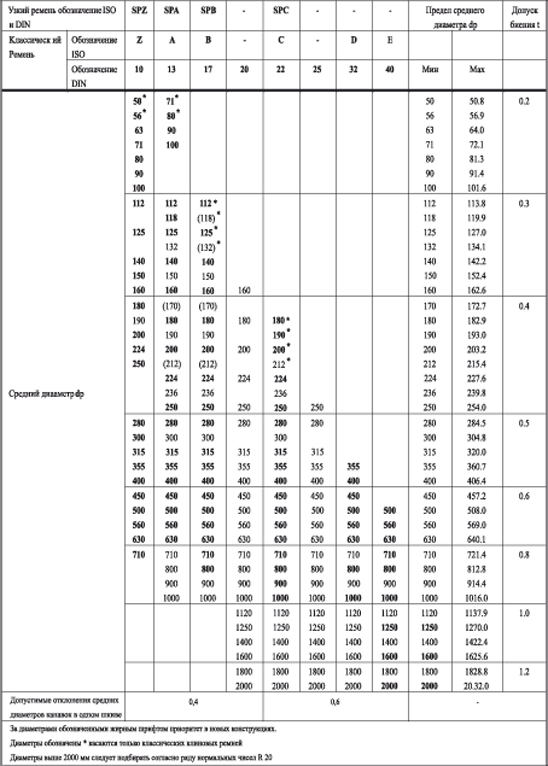

Таблица 4.2. Рекомендованные диаметры клиноременных шкивов и их допуски


Размеры в миллиметрах

Измерение геометрических величин
А) Измерение среднего диаметра
- Измерение производится при помощи цилиндрических концевых мер диаметром d по образцу согласно рис. 4.3.

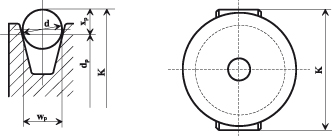

Рис. 4.3. Измерение среднего диаметра при помощи цилиндрических мер. Измеряется величина К. Средний диаметр dp вычисляется: dp = K-2xp

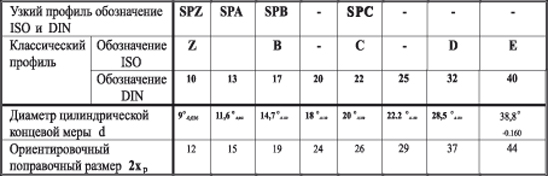

Таблица 4.3. Измерительные величины клиноременных шкивов для отдельных
ремней
Размеры в миллиметрах
В случае шкивов с обработанной наружной цилиндрической поверхностью и с большим диаметром, вместо измерения при помощи цилиндрических концевых мер, можно измерить наружный диаметр de, глубиномером измерить размер b согласно рис.4.4 и вычислить эффективный диаметр dpi
dp = de-2b

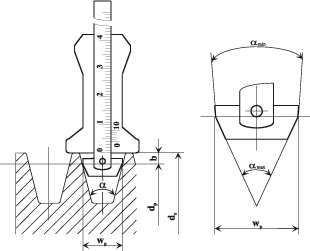

Рис. 4.4. Глубиномер для измерения размера b
B) Проверка соостности средних диаметров.
Проверку производится глубиномером согасно рис. 4.4. Измеряется размер b на всей длине окружности каждой канавки.
C) Проверка угла профиля (контура) канавки.
Угол профиля канавки производиться разностным калибром по рис. 4.5.

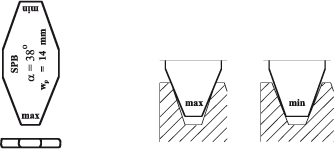

Рис. 4.5. Калибр (показатель) угла профиля канавки
4.2. Клиноременные шкивы для соединенных ремней
Ременные шкивы для соединенных ремней узкого профиля нормируются согласно ISO 5290, а для соединенных ремней классического профиля согласно ISO 5291
В международном стандарте ISO определено эффективную (верхнюю) номинальную ширину канавки ременного шкива we как базовое значение для стандаризации канавки ременного шкива и принадлежащих ей соединенных клиновых ремней. Эффективная ширина канавки это самая большая ширина канавки измеряемая на прямолинейных стенках канавки. Для всех измерительных шкивов и по большей части рабочих шкивов изготовляемых серийно, это понятие обозначает действительную верхнюю ширину канавки. Положение делительного диаметра dp (эффективного) дается в связи с тем, только как приближенная величина. Для расчета размеров и мощностей передачи принимается средний эффективный (наружный) диаметр шкива. Минимальные расчетные разницы в передаточном отношении и вращательной частоте не имеют никакого значения.
Общие правила касающиеся ременных шкивов находятся на стр. 8, п. в.
Соединенные ремни могут работать только на ременных шкивах изготовленных согласно размерам табл. 4.4.
Нельзя применять соединенные ремни на шкивах для ременных блоков, так как размеры этих шкивов различаются друг от друга (сравните табл.е 4.1 и 4.4 ).

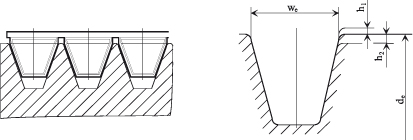

Рис. 4.6. Отклонения глубины канавки относительно эффектному диаметру.

Величины 5hj и 5h2 так подобраны, чтобы наружный диаметр шкива не соприкоснулся с соединительной лентой (соединительная лента может отклеиться от ремней), а одновременно гарантируют такую глубину канавки, которая обеспечивает хороший перенос мощности.


Рис. 4.7. Ременнй шкив для соединенных ремней

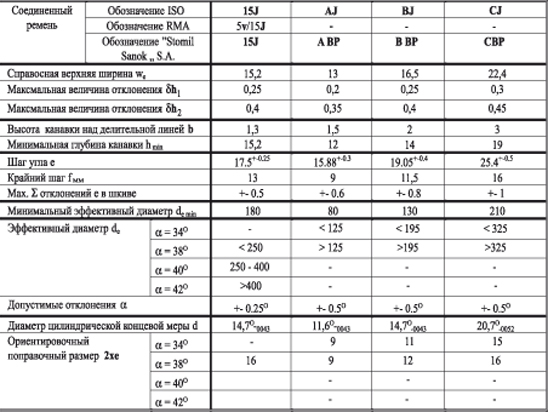

Таблица 4.4. Размеры клиноременных шкивов для соединенных ремней.
Размеры в миллиметрах
Измерение геометрических величин шкива проводится так же само как для ременных шкивов для узких и классических ремней.
Таблица 4.5. Допуск радиального и осевого биения шкивов для соединенных ремней
Размеры в миллиметрах
Эффективный диаметр dg
Допуск биения
Радиального ti
Осевого t2
de < 125
0.2
0.3
125 <de <315
0.3
0.4
315 <de <710
0.4
0.6
710 < de < 1000
0.6
0.8
1000 < de < 1250
0.8
1.0
1250 < de < 1600
1.0
1.2
1600 <de <2500
1.2
1.2
Таблица 4.6. Составление ремней соединенных в ременном блоке, а также ширина обоза шкива
15J
АВР
ВВР
СВР
Количество
Составление
Ширина обоза ременного шкива s для z количества канавок s = (z-1 ) e+2f
канавок
ремней
2
2
43.50
33.88
45.05
61.40
3
3
61.00
49.76
64.10
86.80
4
4
78.50
65.64
83.15
112.20
5
5
96.00
81.52
102.20
137.60
6
3/3
113.50
97.40
121,25
163.00
7
3/4
131.00
113.28
140.30
188.40
8
4/4
148.50
129.16
159.35
213.80
9
5/4
166.00
145.04
178.40
239.20
10
5/5
183.50
160.92
197.45
264.60
И
4/3/4
201.00
176.80
216.50
290.00
12
4/4/4
218.50
192.68
235.55
315.40
13
4/5/4
236.00
208.56
254.60
340.80
14
5/4/5
253.50
224.44
273.65
366.20
15
5/5/5
271.00
240.32
292.70
391.60
16
4/4/4/4
288.50
256.20
311.75
417.00
17
4/4/5/4
306.00
272.08
330.80
442.40
18
5/4/4/5
323.50
287.96
349.85
467.80
19
5/4/5/5
341.00
303.84
368.90
493.20
20
5/5/5/5
358.50
319.72
387.95
518.60
21
4/4/5/4/4
376.00
335.60
407.00
544.00
22
5/4/4/4/5
393.50
351.48
426.05
569.40
23
5/4/5/4/5
411.00
367.36
445.10
594.80
24
5/5/4/5/5
428.50
383.24
464.15
620.20
25
5/5/5/5/5
446.00
399.12
483.20
645.60
26
5/4/4/4/4/5
463.50
415.00
502.25
671.00
27
5/5/4/4/4/5
481.00
430.88
521.30
696.40
28
5/5/4/4/5/5
498.50
446.76
540.35
721.80
29
5/5/5/4/5/5
516.00
462.64
559.40
747.20
30
5/5/5/5/5/5
533.50
478.52
578.45
772.60
31
5/4/4/5/4/4/5
551,00
494.40
597.50
798.00
32
5/5/4/4/4/5/5
568.50
510.28
616.55
823.40
33
5/5/5/4/4/5/5
586.00
526.16
635.60
848.80
34
5/5/5/4/5/5/5
603.50
524.04
654.65
874.20
35
5/5/5/5/5/5/5
621.00
557.92
673.70
899.60
36
5/5/4/4/4/4/5/5
638.50
573.80
692.75
925.00
37
5/5/5/4/4/4/5/5
656.00
589.68
711.80
950.40
38
5/5/5/4/4/5/5/5
673.50
605.56
730.85
975.80
39
5/5/5/5/4/5/5/5
691.00
621.44
749.90
1001.20
40
5/5/5/5/5/5/5/5
708.50
637.32
768.95
1026.60
